工具系统中的刀柄

,

其代号

(

按

1990

年国家标准报批稿

)

由四部分

(JT-45-Q32-120)

组成，各部分的含义如下：

JT-

表示工具柄型代码。

45-

对圆锥柄表示锥度规格。

Q32-

表示工具的规格。

120-

表示刀柄的工作长度。

它所表示的工具为：自动换刀机床用

7:24

圆锥工具柄

(GB10944)

，锥柄为

45

号，前部

为弹簧夹，最大夹持直径

32mm

，刀柄工作长度

(

锥柄大端直径

φ

57.15mm

处到弹簧夹头前端

面的距离

)

为

120mm

。

表

1

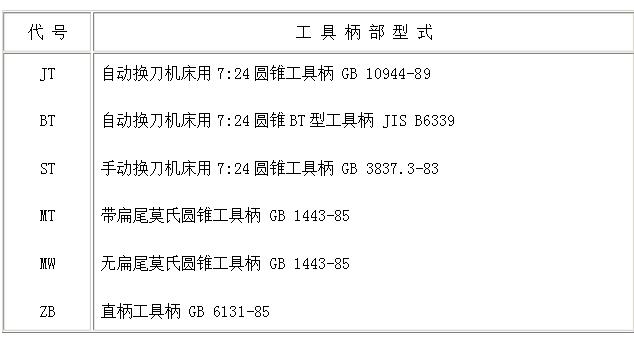

工具柄部型式代号

代

号

工

具

柄

部

型

式

JT

自动换刀机床用

7:24

圆锥工具柄

 GB 10944-89

BT

自动换刀机床用

7:24

圆锥
